現在市場上的電子設備越來越多，人們廣泛應用在各個場所，導致周圍都已經被電磁圍繞著，因為電磁環境越來越惡劣，人們對設備的紋波噪音越來的關注。本文主要簡介下測試電源紋波噪音的方法，如果使用不正確的測試方法會導致參數錯誤，參數誤判等問題。

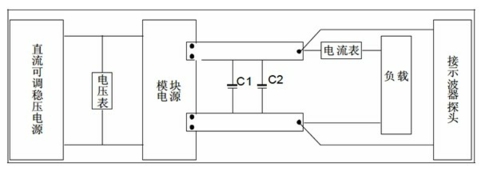

    示波器是測試電源紋波噪音的工具，在測試中如何選擇探頭、帶寬、采樣率、耦合方式及接地都會對測試結果有所影響。一般的測試方法有甩線測試法、平行線測試法及靠測法等，甩線測試法如下圖所示：

平行線測試法如下圖所示：

靠測法如下圖所示：

    靠測法是將地線夾子去掉，直接使用探頭上的環銅作為地使用，可以有效的避免外接電磁環境對測試結果的影響。相比前面的兩種常規測法，這種方式主要是減小了地線環的面積，避免在測試過程中，其中地線環路中耦合到干擾。

    在實際測試中，為了使接地線盡量短，盡量使用探頭的原裝測試短針。若無原裝測試短針，須自制短接地線，去除探頭接地線套，用金屬絲自行繞制接地短線。一般設置耦合方式為交流耦合，方便測量。采樣率按照測量開關管所需的采樣率選擇，選取測試波形細節的上升沿采樣5個點，對于多數MOS管的采樣率一般按照250MS/S來選擇。

    在測試紋波噪音時我們會進行帶寬限制，主要取決于模塊的工作頻率段。假如電源模塊的工作頻率都不超過500KHz，那么開關噪聲頻率大部分也不超過5MHz，在測試中建議將帶寬限制在20MHz以內。為了避免示波器供電電源的地線上會引入干擾，同時建議將示波器電源線上的地腳剪掉。

    示波器接地時，地線越短越好，示波器地要懸空，只通過探頭地與測試信號參考點共地，不要通過其他方式與測試設備共地，避免給紋波測量引入很大的地噪聲。作為標準的測試設備，選擇的示波器底噪越小越好，如果設備自身低噪較大，測試的結果可能會不真實。
